RADIUS,即远程用户拨入验证服务(Remote Authentication Dial In User Service),是应用最为广泛的 AAA 协议之一,而 AAA 是身份验证(Authentication)、授权(Authorization)和计费(Accounting)的简称,是进行访问控制的一种框架,可用多种协议来实现,其中最常见的一种就是 RADIUS。

RADIUS 是一种 C/S 架构的协议,由 RFC 2865RFC 2866 定义,最初的客户端为 NAS 服务器,实际上任何运行了 RADIUS 客户端软件(如 FreeRADIUS)的计算机都可以被看作是 RADIUS 的客户端。

RADIUS Logo

工作过程

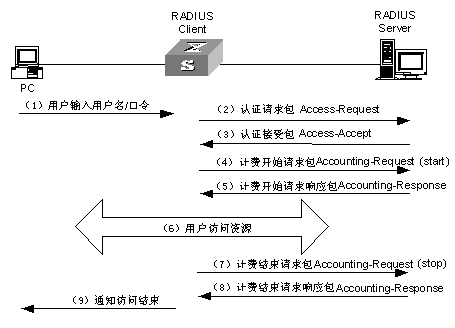

RADIUS 的工作过程如下图所示:

RADIUS Workflow

使用文字来叙述则是:

  1. 用户输入用户名和口令。
  2. RADIUS 客户端根据获取到的用户名和口令向 RADIUS 服务器发送认证请求包(Access-Request)。
  3. RADIUS 服务器对接收到的用户名和口令进行认证(如查询数据库),如果认证成功,则返回认证接受包(Access-Accept);如果认证失败,则返回认证拒绝包(Access-Reject);如果具体认证机制需要进行 Challenge,则返回认证挑战包(Access-Challenge)。
  4. RADIUS 客户端向 RADIUS 服务器发送计费开始请求包(Accounting-Request),该包中的 Acct-Status-Type 取值为 1,意为开始。
  5. RADIUS 服务器接收到计费开始请求包后返回计费开始响应包(Accounting-Response)。
  6. 用户这时在给定的权限限制下访问资源。
  7. 用户访问资源结束后,RADIUS 客户端向 RADIUS 服务器发送计费停止请求包(Accounting-Request),该包中的 Acct-Status-Type 取值为 2,意为停止。
  8. RADIUS 服务器接收到计费停止请求包后返回计费结束响应包(Accounting-Response)。
  9. RADIUS 客户端通知用户访问结束。

包格式

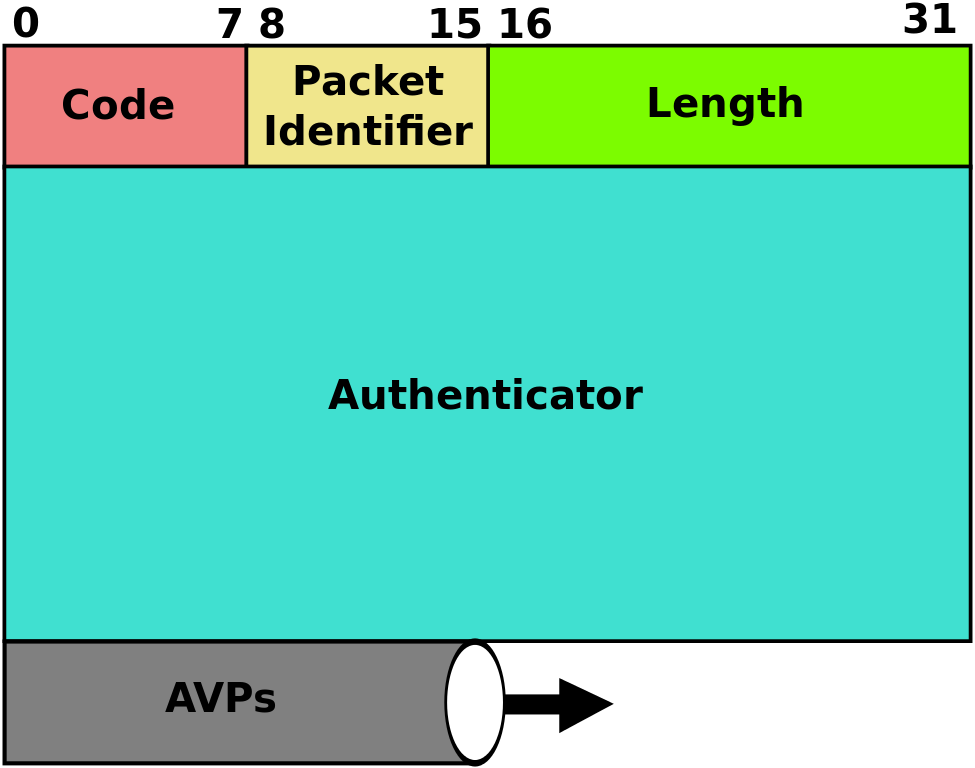

RADIUS 的包格式如下:

RADIUS Packet Format

这些字段从左到右依次传输,即从 Code 开始到 AVPs 结束。

所有 Code 分配如下:

CodeAssignment
1Access-Request
2Access-Accept
3Access-Reject
4Accounting-Request
5Accounting-Response
11Access-Challenge
12Status-Server (experimental)
13Status-Client (experimental)
40Disconnect-Request
41Disconnect-ACK
42Disconnect-NAK
43CoA-Request
44CoA-ACK
45CoA-NAK
255Reserved

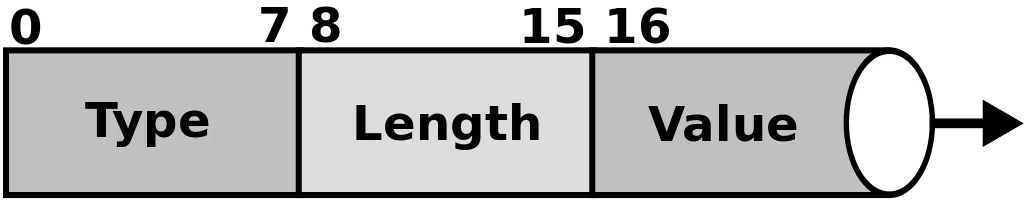

其中的属性值对(AVPs, Attribute value pairs)为一个个三元组,结构如下:

RADIUS AVP Layout

部分 Type 分配如下:

AVP typeAssignment
1User-Name
2User-Password
3CHAP-Password
4NAS-IP-Address
5NAS-Port
6Service-Type
7Framed-Protocol
8Framed-IP-Address
9Framed-IP-Netmask
10Framed-Routing
11Filter-Id
12Framed-MTU
13Framed-Compression
14Login-IP-Host
15Login-Service
16Login-TCP-Port

其余分配见 Attribute_value_pairs

其它细节

  • 和其它 AAA 协议不同,RADIUS 协议合并了身份验证和授权的过程,即在身份验证响应报文中携带了授权信息。
  • RADUIS 服务器和 NAS 服务器之间通过 UDP 协议进行通信,还规定了重传机制,并由 1812 端口负责认证,1813 端口负责计费。
  • 如果 NAS 向某个 RADIUS 服务器发起请求没有收到响应,那么可以要求备份 RADUIS 服务器重传。由于有多个备份 RADIUS 服务器,因此 NAS 可以采用轮询的方法。
  • 如果备份 RADIUS 服务器的密钥和以前的 RADIUS 服务器的密钥不同,则需要重新进行认证。

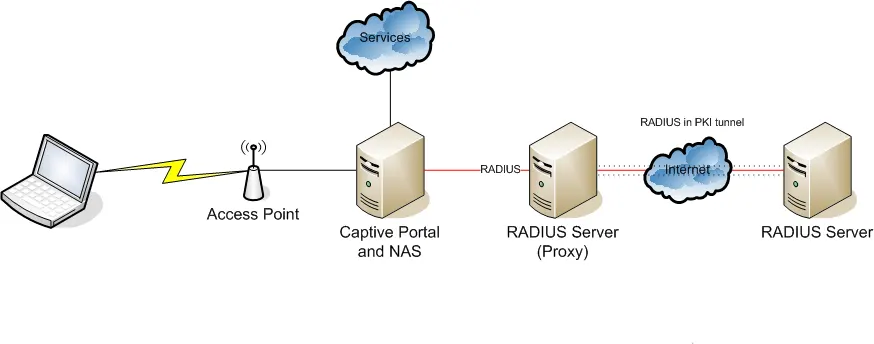

  • RADIUS 还支持代理功能,即作为 RADIUS 代理服务器,只负责转发 RADIUS 数据包到其它 RADIUS 服务器。如下图所示:

RADIUS Proxy

认证机制

RADIUS 的认证机制可以采用 PAP、CHAP、MS-CHAP 等方法,而采用不同的方法,RADIUS 的具体工作过程也不相同。

PAP

密码认证协议(PAP, Password Authentication Protocol)RFC 1334 定义,是典型的二次握手简单认证协议,它是一种弱密码认证方法,其密码以 ASCII 格式在线路上进行传输,对于窃听和重放没有任何保护。

在 PAP 中,只由 NAS 来验证 PC,即单向验证。所以 PAP 工作过程其实相当简单,首先由客户端发送认证请求(Authentication-Request),包含用户名和密码,然后由服务器来验证,如果凭据正确,服务器发送认证确认(Authentication-Ack),否则发送认证否定(Authentication-Nak)。

具体工作细节如下:

  1. PC <—> NAS:这部分的传输信息是否为明文由数据链路层上的协议来决定,如果在 PPP 协议上运行,则为明文;如果在 TTLS 协议上运行,则外层隧道是加密的,即使 PAP 使用的是明文密码,从隧道外来说仍然是加密的。
  2. NAS <—> AAA:NAS 将密码加密,放到 RADIUS 数据包中的 User-Password 属性中发送到 RADIUS 服务器,服务器收到认证请求后,使用和 NAS 预先共享的密钥加上数据包中的 Authenticator 属性进行解密,然后跟数据库中的密码进行对比来得到认证结果。

具体包格式如下:

Description1 byte1 byte2 bytes1 byteVariable1 byteVariable
Authentication-RequestCode = 1IDLengthUsername lengthUsernamePassword lengthPassword
Authentication-AckCode = 2IDLengthMessage lengthMessage
Authentication-NakCode = 3IDLengthMessage lengthMessage

并被嵌入到 PPP 协议的帧中,Protocol 的值为十六进制的 C023。

FlagAddressControlProtocol (C023 (hex))Payload (table above)FCSFlag

CHAP

询问握手认证协议(CHAP, Challenge-Handshake Authentication Protocol)RFC 1994 定义,是一种三次握手协议,因为通过使用递增更改的 Packet Identifier 和可变的 Challenge value 来提供保护,所以防止了重放攻击,相对于 PAP 来说安全性高一些。

在 CHAP 中,通过三次握手周期性的验证对端的身份,可在初始链路建立时进行,也可以在链路建立之后重复进行。举个例子,如果 NAS 要对 PC 进行验证,步骤如下:

  1. 在链路建立后,NAS 向 PC 发送一个 Challenge 包。
  2. PC 收到该包后,对该包和密码组合后使用哈希函数(如 MD5)计算出密文放入 Response 包中,并发送回 NAS。
  3. NAS 收到密文后,对原本的 Challenge 和密码进行哈希,得到另一组密文。如果这两组密文相同则表示验证通过并发送 Success 包,不相同则表示验证失败并发送 Failure 包。

具体工作细节如下:

  1. PC <—> NAS:NAS 向 PC 发送一个 Challenge 包,该包中的值是随机的,然后 PC 将用户输入的明文密码和接收到的 Challenge 包加密后将用户名和密文打包后发送给 NAS。
  2. NAS <—> AAA:NAS 收到 PC 发送的认证请求后,将用户名和密文打包进 RADIUS 数据包中的 User-Name 和 CHAP-Passowrd 中,还需要携带 Challenge 给 RADIUS 服务器,否则服务器无法验证,一般选择放入 CHAP-Challenge 或 Authenticator 中。NAS 将以上数据发送给 RADIUS 服务器后,服务器在本地读取明文密码,加上 Challenge 后用相同哈希函数计算出密文,与 CHAP-Password 进行对比后得到认证结果。

在 FreeRADIUS 中,一般是先从复杂的协议开始确认,比如先在属性中查找是否有 CHAP-Password 属性,如果有就当作 CHAP 处理,如果没有找到 CHAP-Password ,再查找是否有 User-Password 属性,如果有就当作 PAP 处理。

特点有:

  • 要求客户端和服务器都知道密钥,而这个密钥不是通过链路传输的。
  • 虽然认证是单向的,但是在两个方向都可以进行,同一密钥可以很容易的实现相互认证。
  • 在大型网络中不适用,因为每个密钥由链路的两端共同维护,这样会开销会指数性提升。

具体包格式如下:

Description1 byte1 byte2 bytes1 byteVariablevariable
ChallengeCode = 1IDLengthChallenge LengthChallenge valueName
ResponseCode = 2IDLengthResponse LengthResponse valueName
SuccessCode = 3IDLengthMessage
FailureCode = 4IDLengthMessage

MS-CHAP

微软询问握手认证协议(MS-CHAP, Microsoft Challenge-Handshake Authentication Protocol) 有两个版本 MS-CHAPv1 和 MS-CHAPv2,这两个版本分别由 RFC 2433RFC 2759 定义,用作与 IEEE 802.1X 一起使用的 RADIUS 服务器的身份验证选项(如使用 WPA-Enterprise 的 WiFi 认证),更进一步用作 PEAP 的主要身份验证选项。

MS-CHAPv1 的基本思想就是发送的 Response 包不再是 CHAP 中的 MD5(明文密码 + Challenge) 的形式了,而是把明文密码改成 MS 加密后的密文,也就是说 PC 发送密码时使用单向加密后的密码再加密。所以认证端也不用明文密码,但只有明文密码的话,可以对明文密码进行和 MS 一样的加密来获取密文。现在大多数厂商都已经弃用 MS-CHAPv1,而在其基础上 MS-CHAPv2 可以通过在 Response 包上承载对等质询,并在 Success 包上承载身份验证器响应,来提供对等方之间的相互身份验证。

MS-CHAPv2 的具体工作细节如下:

  1. PC <—> NAS:NAS 向 PC 发送一个 Challenge 包,PC 进行响应。
  2. NAS <—> AAA:NAS 收到 PC 的响应后,组织好 MSCHAP-Challenge 和 MSCHAP-Response 属性发送给 RADIUS 服务器,然后服务器在本地读取明文密码(或 LM-Password、NT-Password),加上 MSCHAP-Challenge 后计算出密文,与收到的 MSCHAP-Response 进行对比后得到认证结果。

与单纯的 CHAP 相比,MS-CHAP 的特点有:

  • 通过协商 LCP 选项三身份验证协议中的 CHAP 算法为 0x80 来启用 MS-CHAPv1,对于 MS-CHAPv2 来说则是 0x81。
  • 新增了一个认证者控制的密码变更机制。
  • 新增了一个认证者控制的认证重试机制。
  • 新增了一个在失败数据包消息字段中返回的失败代码。

MS-CHAPv1 和 MS-CHAPv2 的包格式基本与 CHAP 相同。
